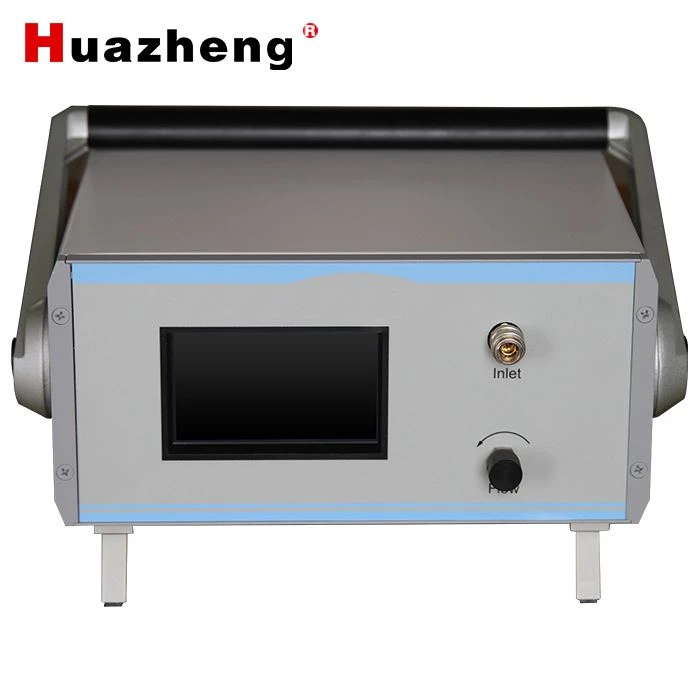

HZSF-701H उच्च परिशुद्धता SF6 ओस बिंदु मीटर
HZSF-701H SF6 ओस बिंदु मीटर
माप पद्धति
1. डिवाइस कनेक्ट करें
मापने वाले पाइप के ऊपरी थ्रेडेड सिरे को स्विच कनेक्टर से कनेक्ट करें, इसे रिंच से कस लें, और मापने वाले पाइप के दूसरे छोर पर सुई वाल्व को बंद कर दें; फिर मापने वाले पाइप पर त्वरित कनेक्टर का एक सिरा उपकरण के एयर इनलेट में डालें;
एग्जॉस्ट लाइन के एक सिरे को उपकरण के पीछे बने वेंट में और दूसरे सिरे को खाई या खिड़की में डालें।
अंत में, स्विच कनेक्टर को SF6 विद्युत उपकरण के मापने वाले इंटरफ़ेस से कनेक्ट करें और इसे रिंच से कस लें;
2. आरंभ करें
उपकरण के पावर स्विच को चालू करें, उपकरण आरंभीकरण और स्व-अंशांकन की प्रक्रिया में प्रवेश करता है, और अंशांकन के बाद स्वचालित रूप से माप पृष्ठ में प्रवेश करता है।
3. विद्युत मात्रा की जाँच करें
इस उपकरण के लिए प्रत्यक्ष धारा की अनुशंसा की जाती है। डीसी का उपयोग करते समय, कृपया ऊपरी दाएं कोने में प्रदर्शित बैटरी स्तर की जांच करें। यदि बैटरी संकेतक लाल हो जाता है, तो कृपया बंद कर दें और चार्ज करने के बाद उपयोग जारी रखें।
4. मापना शुरू करें
उपकरण के सामने वाले पैनल पर इनटेक वाल्व को पूरी तरह से खोलें, फिर मापने वाले पाइप पर सुई वाल्व को समायोजित करके धीरे-धीरे प्रवाह दर को लगभग 0.5L/M तक समायोजित करें, और SF6 ओस बिंदु को मापना शुरू करें। पहले उपकरण के लिए माप में 5 से 10 मिनट लगते हैं, और प्रत्येक बाद के उपकरण के लिए 3 से 5 मिनट लगते हैं।
5. डेटा स्टोर करें
माप पूरा होने के बाद, आप उपकरण में डेटा सहेज सकते हैं और ऑपरेशन मेनू लाने के लिए "ओके" कुंजी दबा सकते हैं।
6. अन्य उपकरणों को मापें
उपकरण के एक टुकड़े को मापने के बाद मापने वाले पाइप पर सुई वाल्व को बंद कर दें। मापने वाले पाइप के साथ SF6 विद्युत उपकरण से स्विच कनेक्टर को हटा दें। यदि आपको अन्य उपकरणों को मापना जारी रखने की आवश्यकता है, तो उपकरण को बंद न करें और उपरोक्त चरणों का पालन करके अगले उपकरण को मापना जारी रखें।
7. माप का अंत
सभी उपकरणों को मापने के बाद, उपकरण को बंद कर दें।
|
उत्पाद की विशेषताएँ |
||
|
बुद्धिमान अंशांकन |
प्रत्येक माप की तैयारी सुनिश्चित करने के लिए सेंसर जांच स्वचालित रूप से शून्य बिंदु को कैलिब्रेट कर सकती है; |
|
|
त्वरित और वायु-कुशल |
चालू करने और माप स्थिति में प्रवेश करने के बाद, प्रत्येक SF6 गैस इन्सुलेशन ओस बिंदु के लिए माप समय लगभग 5 मिनट है; |
|
|
सुरक्षित और विश्वसनीय |
जर्मनी से आयातित स्व-लॉकिंग जोड़ का उपयोग करें, सुरक्षित और विश्वसनीय, कोई वायु रिसाव नहीं; |
|
|
विपुल भंडारण |
बड़े डेटा भंडारण डिज़ाइन के साथ, परीक्षण डेटा के 250 समूहों तक संग्रहीत किया जा सकता है; |
|
|
हाई-डेफ़िनिशन डिस्प्ले |
रंगीन स्क्रीन सीधे ओस बिंदु, नमी, तापमान, आर्द्रता, समय, तिथि और ओस बिंदु वक्र प्रदर्शित करती है; |
|
|
गतिमान माप |
अंतर्निहित बड़ी क्षमता वाली रिचार्जेबल लिथियम बैटरी, एक पूर्ण चार्ज 10 घंटे तक काम कर सकती है; |
|
|
इलेक्ट्रॉनिक प्रवाह |
उच्च परिशुद्धता इलेक्ट्रॉनिक प्रवाह से सुसज्जित, प्रवाह नियंत्रण अधिक सटीक है; |
|
|
सही माप |
विभिन्न तापमान स्थितियों के तहत माप परिणामों की सटीकता सुनिश्चित करने के लिए तापमान मुआवजा फ़ंक्शन जोड़ा गया है; |
|
|
स्थानीय अंशांकन |
यह मशीन कैलिब्रेशन फ़ंक्शन के साथ आती है, डेटा कैलिब्रेशन पूरा करने के लिए कंप्यूटर को कनेक्ट करने की आवश्यकता नहीं है। |
|
|
तकनीकी मापदंड |
||
|
ओसांक |
माप श्रेणी |
－80 डिग्री -+ 20 डिग्री |
|
|
माप की सटीकता |
डिग्री |
|
परिवेश का तापमान |
－40 डिग्री -＋80 डिग्री |
|
|
परिवेश आर्द्रता |
0-100％ आरएच |
|
|
प्रदर्शन उपकरण |
4.3 इंच रंगीन टच स्क्रीन |
|
|
बिजली की आपूर्ति |
AC 220V; अंतर्निर्मित रिचार्जेबल बैटरी: एक बार चार्ज करने पर 10 घंटे से अधिक समय तक उपयोग किया जा सकता है |
|
|
वज़न |
4.5 किग्रा |
|
|
आकार |
300 मिमी×150 मिमी×300 मिमी |
|
|
परिचालन तापमान |
－30 डिग्री -＋60 डिग्री |
|
