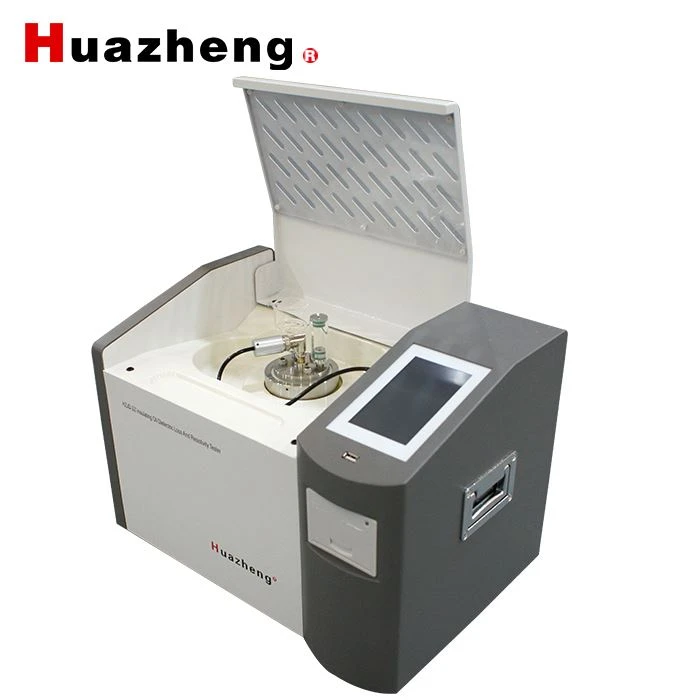

HZJD-2 ट्रांसफार्मर ऑयल टैन डेल्टा और प्रतिरोधकता परीक्षक
HZJD-2 ट्रांसफार्मर ऑयल टैन डेल्टा और प्रतिरोधकता परीक्षक
I. सिंहावलोकन
तेल ढांकता हुआ नुकसान और प्रतिरोधकता परीक्षक का उपयोग ढांकता हुआ अपव्यय कारक और इन्सुलेट तेल और अन्य इन्सुलेट तरल पदार्थों की डीसी प्रतिरोधकता को मापने के लिए किया जाता है। उपकरण एकीकृत संरचना द्वारा विशेषता है, और परीक्षण सेल, तापमान नियंत्रक, तापमान सेंसर, ढांकता हुआ नुकसान परीक्षण पुल, एसी परीक्षण शक्ति, मानक संधारित्र, उच्च प्रतिरोध मीटर, डीसी उच्च वोल्टेज स्रोत और अन्य प्रमुख घटकों को एकीकृत करता है।
द्वितीय. तकनीकी डाटा
माप सीमा:
Electric capacity 5pF-200pF
सापेक्ष पारगम्यता 1.000-30.000
ढांकता हुआ नुकसान कारक 0.00001-100
DC Resistivity 2.5MΩm-20TΩm
माप सटीकता:
Electric capacity ± (1 percent of measured value plus 0.5pF)
Relative Permittivity ±1 percent of measured value
Dielectric dissipation factor ± (1 percent of measured value plus 0.0001)
DC Resistivity ±10 percent of measured value
संकल्प:
Electric capacity 0.01pF
Relative capacitivity 0.001
III.पैनल विवरण और संचालन मामलों पर ध्यान देने की आवश्यकता है
पैनल विवरण
Fig.1 ऑपरेटिंग पैनल

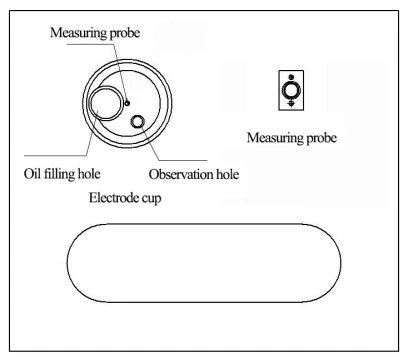

Fig.2 शीर्ष पैनल
Fig.3 बैक पैनल
तेल कप तकनीकी मानक
GB/T5654-2007 के राष्ट्रीय मानक के अनुरूप तीन-इलेक्ट्रोड संरचना का उपयोग किया गया परीक्षण सेल, इलेक्ट्रोड अंतराल 2mm के साथ, आवारा समाई के प्रभाव को समाप्त कर सकता है और ढांकता हुआ हानि परीक्षण परिणामों पर रिसाव को कम कर सकता है।
(1) 1उच्च वोल्टेज और कम वोल्टेज 2mm . के बीच की दूरी
(2) Dry cell capacitance 60±5PF
(3) अधिकतम परीक्षण वोल्टेज (शक्ति आवृत्ति) 2000V
(4) Dry cell dielectric loss tan δ＜110-4
(5) तरल क्षमता लगभग 40 मिली
(6) Electrode material Stainless steel
(7) Volume 70mm (D) 120mm (H)
3, परीक्षण सेल को लोड करना और निकालना
⑴ Loading the test cell:Put the oil cup into the instrument furnace smoothly, ensure that the bottom contact of the oil cup is good, and then connect the test line, the test probe is inserted into the test sample cup.
⑵ Taking out the test cell:After the test line is removed, the oil cup can be taken out..
4,Dismantling and assembling the test cell's electrode
आंतरिक इलेक्ट्रोड को सीधे तेल कप से हटाया जा सकता है
ध्यान दें: आंतरिक इलेक्ट्रोड बहुत सटीक घटक हैं, जब आप इसे बाहर निकालते हैं और लोड करते हैं, तो क्रियाएं धीमी और स्थिर होनी चाहिए। सतह को नुकसान पहुंचाने और पूरे टेस्ट सेल को खराब करने की स्थिति में आंतरिक और बाहरी इलेक्ट्रोड के बीच न टकराएं।
5, तेल का नमूना लोड हो रहा है
आंतरिक इलेक्ट्रोड निकालें, तेल का नमूना 40mL तेल के कप में डालें, और ध्यान रखें कि जितना संभव हो तेल में बुलबुले न फँसें।
आंतरिक इलेक्ट्रोड को तब तेल कप में लोड किया जाता है और 15 मिनट से अधिक समय तक स्थिर रहने की आवश्यकता होती है ताकि परीक्षण से पहले बुलबुले को पूरी तरह से छुट्टी दे दी जा सके।
कोशिश।
6, परीक्षण सेल की सफाई
माप से पहले तेल के कप की सफाई के लिए यह कदम महत्वपूर्ण है। क्योंकि बहुत कम प्रदूषण के लिए इन्सुलेट तेल की बहुत संवेदनशील प्रतिक्रिया होती है। इसलिए निम्नलिखित कार्यप्रणाली तत्वों का सख्ती से पालन किया जाना चाहिए।
विधि 1:
(1) तेल कप इलेक्ट्रोड को पूरी तरह से हटाना;
(2) तटस्थ साबुन या डिटर्जेंट से धोएं। घर्षण कणों और घर्षण क्रियाओं को इलेक्ट्रोड सतह को नुकसान नहीं पहुंचाना चाहिए;
(3) इलेक्ट्रोड को साफ पानी से कई बार धोएं;
(4) निर्जल अल्कोहल के साथ भागों को भिगोएँ;
(5) इलेक्ट्रोड को साफ करने के बाद, इलेक्ट्रोड घटकों की सतहों को रेशमी कपड़ों से साफ किया जाता है, और धूल और नमी के साथ सतह को दूषित किए बिना भागों को एक साफ कंटेनर में रखने के लिए देखभाल की जाती है;
(6) भागों को ओवन में 100 डिग्री के आसपास रखें और उन्हें सुखाएं।
विधि 2:
(1) इलेक्ट्रोड कप को अलग करें (तेल कप का आरेख देखें)।
(2) तेल के कप के सभी हिस्सों को रासायनिक रूप से शुद्ध पेट्रोलियम ईथर और बेंजीन से अच्छी तरह साफ करें।
(3) तेल के कप को फिर से एसीटोन से धोएं, और फिर इसे न्यूट्रल डिटर्जेंट से धो लें।
5 मिनट तक उबालने के लिए 5 प्रतिशत सोडियम फॉस्फेट आसुत जल के घोल का प्रयोग करें और फिर आसुत जल से कई बार धो लें।
आसुत जल से सभी भागों को कई बार धोएं।
(6) भागों को 105 से 110 डिग्री के तापमान पर 60 से 90 मिनट के लिए ओवन में सुखाएं।
(7) भागों को धोने के बाद, जब तापमान कमरे के तापमान तक गिर जाता है, तो उन्हें इकट्ठा किया जाता है।
विधि 3: अल्ट्रासोनिक सफाई विधि
(1) तेल का प्याला खोलें।
(2) सभी भागों को विलायक से धो लें।
(3) Using soapy water to oscillate all parts for 20 minutes in an ultrasonic cleaner; Remove parts, with tap water and distilled water cleaning; We're oscillating with distilled water for 20 minutes.
विधि 4: विलायक सफाई विधि
(1) तेल का प्याला खोलें।
(2) एक विलायक के साथ सभी भागों को कुल्ला और द्वितीयक विलायक को बदलें।
(3) सभी भागों को पहले एसीटोन से और फिर नल के पानी से धो लें। फिर आसुत जल से धो लें।
(4) भागों को 105 से 110 डिग्री के तापमान पर 60 से 90 मिनट के लिए ओवन में सुखाएं।
When testing a group of similar liquid samples but not used, we can use the same test cell which doesn't need intermediate washing, as long as the last test sample has better performance than the specified value of the measuring,. If the performance of the tested sample is inferior to the measuring sample, the test cell must be cleaned before you make the next test.
