उत्पाद का परिचय

ट्रांसफार्मर डाइलेक्ट्रिक लॉस टेंगेंट डेल्टा टेस्टर एक उपकरण है जिसे विशेष रूप से कम वोल्टेज और छोटे करंट के तहत मानक वितरण बिजली ट्रांसफार्मर की क्षमता का परीक्षण करने के लिए डिज़ाइन किया गया है। इसके मुख्य घटकों में एक एलसीडी डिस्प्ले, फ्यूज बॉक्स, ग्राउंडिंग पोस्ट, टर्मिनल ब्लॉक आदि शामिल हैं। ट्रांसफॉर्मर डाइइलेक्ट्रिक लॉस टेंगेंट डेल्टा टेस्टर आकार में छोटा और वजन में हल्का होता है, एक एकीकृत डिजाइन के साथ जो इसे क्षेत्र में ले जाना और संचालित करना आसान बनाता है। .

Tangent Delta Tester

विशेषताएं

हमारे ट्रांसफॉर्मर डाइलेक्ट्रिक लॉस टेंगेंट डेल्टा टेस्टर को विश्व बाजार में अच्छी तरह से बेचा जाता है और इसकी उत्कृष्ट गुणवत्ता और उचित मूल्य के लिए सिफारिश की जाती है। हमारे परीक्षक निष्क्रिय माप के साथ विभिन्न वितरण ट्रांसफार्मर की क्षमता को सटीक रूप से माप सकते हैं, जो सुविधाजनक और सटीक है। इसके अलावा, यह अपनी आंतरिक बिजली आपूर्ति के साथ आता है और स्वचालित रूप से तीन-चरण उच्च-शक्ति परीक्षण शक्ति उत्पन्न करता है, जो नो-लोड करंट, नो-लोड लॉस, शॉर्ट-सर्किट वोल्टेज और विभिन्न प्रकार के ट्रांसफार्मर के शॉर्ट-सर्किट नुकसान को माप सकता है। .

तकनीकी सूचकांक

शुद्धता	सीएक्स: ± (पढ़ना×1%+1pF)
tgδ	±(पढ़ना×1%+0.00040)
विरोधी हस्तक्षेप सूचकांक	आवृत्ति रूपांतरण विरोधी हस्तक्षेप, उपरोक्त सटीकता अभी भी 200% हस्तक्षेप के तहत प्राप्त की जा सकती है
विद्युत क्षमता सीमा	आंतरिक उच्च वोल्टेज: 3pF～60000pF/10kV 60pF～1μF/0.5kV
बाहरी उच्च वोल्टेज	3pF～1.5μF/10kV 60pF～30μF/0.5kV
संकल्प	0.001pF तक, 4 महत्वपूर्ण अंक
टीजीδ की रेंज	असीमित, संकल्प 0.001%, तीन प्रकार के परीक्षण नमूनों की स्वचालित पहचान: समाई, अधिष्ठापन और प्रतिरोध।
वर्तमान सीमा का परीक्षण करें	10μA～5A
आंतरिक उच्च वोल्टेज	वोल्टेज रेंज सेट करना 0.5～10kV
अधिकतम आउटपुट करंट	200mA
बक-बूस्ट मोड	वोल्टेज को इच्छानुसार सेट किया जा सकता है। उदाहरण के लिए, 5123 वी।
परीक्षण आवृत्ति	40-70Hz सिंगल फ्रीक्वेंसी को इच्छानुसार सेट किया जा सकता है। उदाहरण के लिए, 48.7 हर्ट्ज।
	50 ± 0.1 हर्ट्ज से 50 ± 10 हर्ट्ज स्वत: दोहरी आवृत्ति रूपांतरण को इच्छानुसार सेट किया जा सकता है।
	60 ± 0.1 हर्ट्ज से 60 ± 10 हर्ट्ज स्वचालित डबल आवृत्ति रूपांतरण इच्छानुसार सेट किया जा सकता है।
आवृत्ति सटीकता	±0.01 हर्ट्ज
उच्च वोल्टेज बाहरी रूप से लागू होता है	सकारात्मक कनेक्शन, बिजली आवृत्ति या आवृत्ति रूपांतरण 40-70 हर्ट्ज के दौरान अधिकतम परीक्षण वर्तमान 5 ए है। अधिकतम परीक्षण चालू जब रिवर्स वायरिंग 10kV / 5A, बिजली आवृत्ति या आवृत्ति रूपांतरण 40-70Hz है
सीवीटी स्व-उत्साहित कम वोल्टेज आउटपुट	आउटपुट वोल्टेज 3～50V, आउटपुट वर्तमान 3～30A
मापन समय	लगभग 40 के दशक, मापने की विधि से संबंधित
इनपुट शक्ति	180V～270VAC, 50Hz ± 1%, मुख्य या जनरेटर से बिजली की आपूर्ति
कंप्यूटर इंटरफ़ेस	मानक RS232 इंटरफ़ेस, यू डिस्क सॉकेट (स्वचालित यू डिस्क संग्रहण डेटा)

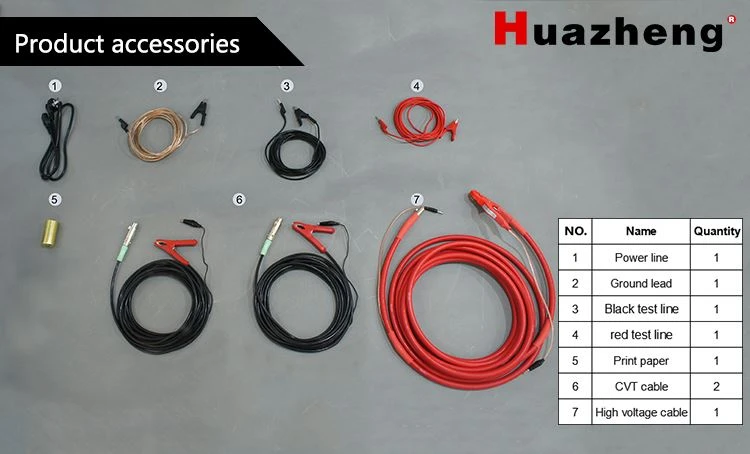

Transformer Tangent Delta Tester

मापन विधि और सिद्धांत

परीक्षण किए गए उत्पाद को आधार बनाया गया है या नहीं, इसके अनुसार दो प्रकार की माप विधियां हैं, अर्थात्, आगे कनेक्शन माप विधि और रिवर्स कनेक्शन माप विधि। दो माप विधियों के सिद्धांत चित्र 1 में दिखाए गए हैं:

हाई-वोल्टेज बिजली आपूर्ति के 10kV पक्ष में, उच्च-वोल्टेज बिजली की आपूर्ति को दो चैनलों में विभाजित किया जाता है, और पहला चैनल मशीन के अंदर मानक कैपेसिटर CN को फीड करता है। इस कैपेसिटर का डाइइलेक्ट्रिक लॉस बहुत छोटा होता है, जिसे जीरो यानी शुद्ध कैपेसिटिव करंट माना जा सकता है। इस वर्तमान आईसीएन का उपयोग कैपेसिटिव वर्तमान संदर्भ के रूप में किया जा सकता है। Cx परीक्षण पक्ष पर, परीक्षण वर्तमान Icx को नमूना प्रतिरोध R के माध्यम से मशीन में एकत्र किया जाता है। Icx को क्षैतिज और ऊर्ध्वाधर घटकों में विघटित किया जा सकता है, जैसा कि चित्र 2 में दिखाया गया है। क्षैतिज के अनुपात की गणना करके tgδ मान प्राप्त किया जा सकता है। और ऊर्ध्वाधर घटक।

अंजीर में। 1 (ए), सीएक्स भूमिगत नमूना है, और नमूना वर्तमान आईसीएक्स पूर्ण वर्तमान मूल्य प्राप्त करने के लिए नमूना अंत से नमूना प्रतिरोध आर में प्रवेश करता है। अंजीर में। 1 (बी), सीएक्स ग्राउंडिंग नमूना है, मशीन का सीएक्स अंत सीधे जमीन पर है, और वर्तमान आईसीएक्स नमूना के उच्च वोल्टेज अंत से मशीन के नमूना प्रतिरोध तक पूर्ण वर्तमान मूल्य प्राप्त करता है।
